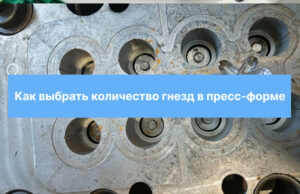

Как выбрать количество гнезд в пресс-форме

Одно из первых решений при проектировании пресс-формы — определение количества гнезд. Именно этот параметр напрямую влияет на стоимость оснастки, производительность производства и себестоимость готового изделия.

Для каждого проекта существует оптимальное решение, которое зависит от объемов производства, размеров детали и возможностей оборудования.

Что такое гнездо в пресс-форме

Гнездо — это формообразующая полость, в которой создается изделие.

Если форма имеет:

• 1 гнездо — за цикл производится 1 деталь;
• 2 гнезда — 2 детали;
• 4 гнезда — 4 детали;
• 8 гнезд — 8 деталей и так далее.

Чем больше гнезд, тем больше изделий можно получить за один цикл литья.

Как количество гнезд влияет на производительность

Предположим, цикл литья составляет 30 секунд.

При работе формы:

Увеличение количества гнезд позволяет кратно повысить производительность без покупки дополнительных термопластавтоматов.

Почему нельзя всегда делать много гнезд

Многогнездная форма требует более сложной конструкции.

При увеличении количества гнезд растут:

• стоимость проектирования;
• расход инструментальной стали;
• сложность системы охлаждения;
• стоимость обработки на ЧПУ;
• требования к термопластавтомату.

Поэтому увеличение числа гнезд должно быть экономически обоснованным.

От чего зависит выбор количества гнезд

Планируемые объемы производства

Это главный фактор.

Если требуется:

• несколько тысяч изделий в год — часто достаточно одногнездной формы;
• десятки или сотни тысяч изделий — целесообразно рассматривать многогнездную конструкцию;
• миллионы изделий — многогнездная форма становится практически обязательной.

Чем больше объем производства, тем быстрее окупается более дорогая оснастка.

Размер изделия

Крупные детали занимают значительную площадь пресс-формы.

Поэтому даже при больших объемах выпуска количество гнезд может быть ограничено размерами изделия.

Для небольших изделий, наоборот, возможно размещение большого числа гнезд в одной форме.

Производительность термопластавтомата

Каждый ТПА имеет ограничения по:

• усилию смыкания;
• объему впрыска;
• размерам плит.

Если количество гнезд будет слишком большим, оборудование просто не сможет работать с такой пресс-формой.

Поэтому проектирование всегда выполняется с учетом характеристик конкретного термопластавтомата.

Стоимость изделия

Для дешевых массовых изделий снижение себестоимости особенно важно.

В таких проектах увеличение количества гнезд часто позволяет быстрее окупить стоимость формы и снизить затраты на производство каждой детали.

Как количество гнезд влияет на себестоимость

Многогнездная пресс-форма стоит дороже одногнездной, но позволяет выпускать больше продукции за единицу времени.

В результате снижаются:

• затраты на машинное время;
• расходы на персонал;
• доля амортизации оборудования;
• себестоимость одной детали.

Именно поэтому для крупных серий многогнездные формы обычно оказываются более выгодными.

Когда достаточно одногнездной формы

Одногнездная пресс-форма остается оптимальным решением, если:

• изделие находится на стадии вывода на рынок;
• объемы производства пока неизвестны;
• требуется небольшая серия;
• изделие имеет крупные размеры;
• важно минимизировать первоначальные инвестиции.

В дальнейшем форму можно модернизировать или разработать новую многогнездную версию под выросший спрос.

Частая ошибка при выборе количества гнезд

Одна из распространенных проблем — проектирование формы под текущие объемы без учета развития проекта.

Например, заказчик планирует выпускать 50 000 изделий в год, а через несколько месяцев спрос вырастает до 500 000 изделий.

В результате приходится:

• модернизировать оснастку;
• изготавливать новую форму;
• нести дополнительные расходы.

Поэтому при проектировании важно учитывать не только текущие, но и перспективные объемы производства.

Как мы подбираем количество гнезд

При расчете проекта мы анализируем:

• размеры изделия;
• материал;
• планируемый объем выпуска;
• характеристики термопластавтомата;
• требования к производительности;
• бюджет проекта.

На основе этих данных подбирается решение, которое обеспечивает оптимальный баланс между стоимостью пресс-формы и себестоимостью продукции.
